Různé velikosti
Zde naleznete stručné základní informace, které vám pomohou vybrat správný napínací systém pro vaši aplikaci. V případě dotazů ohledně výběru či specifických požadavků je vám k dispozici naše technická podpora.
Široká škála našich napínacích systémů pro řetězy a řemeny nám umožňuje rychle a přesně vyhovět téměř jakémukoliv vašemu požadavku.
Možnosti výběru kluzných profilů
Obloukový profil
Jedná se o mechanicky nejvýhodnější tvar kluzného profilu, který umožňuje současný kontakt s několika válečky, čímž se prodlužuje životnost řetězu.
Eliptický profil
Eliptický otočně uložený kluzný profil o 180° je ideální volbou, pokud je volný prostor pod řetězem omezený. Alternativně jej lze namontovat vedle řetězu (Spann-Boy®).
Vodicí profil
Pro dlouhé řetězy je vhodné použít kluzný vodicí profil. 180° vodicí profil umožňuje dvojnásobné napínací zdvih. Je perfektně vhodný pro provoz v reverzním pohonu.
Blokový profil
Určeno pro těžké řetězy a vysoké dynamické síly. Kluzný profil a napínací jádro tvoří jeden stabilní celek. U dvouřadých nebo třířadých řetězů se používá kombinace více blokových profilů.
Půlkruhový profil
Konstruováno pro 90° odklonění. Půlkruhový profil je v kontaktu pouze s několika válečky řetězu. Tento typ Spann-Box® je ideální volbou pro aplikace s omezeným instalačním prostorem.
Kladka/řetězové kolo
V případě malých úhlů vychýlení a vysoké rychlosti řetězu (> 1 m/s) je řetězové kolo tou správnou volbou.

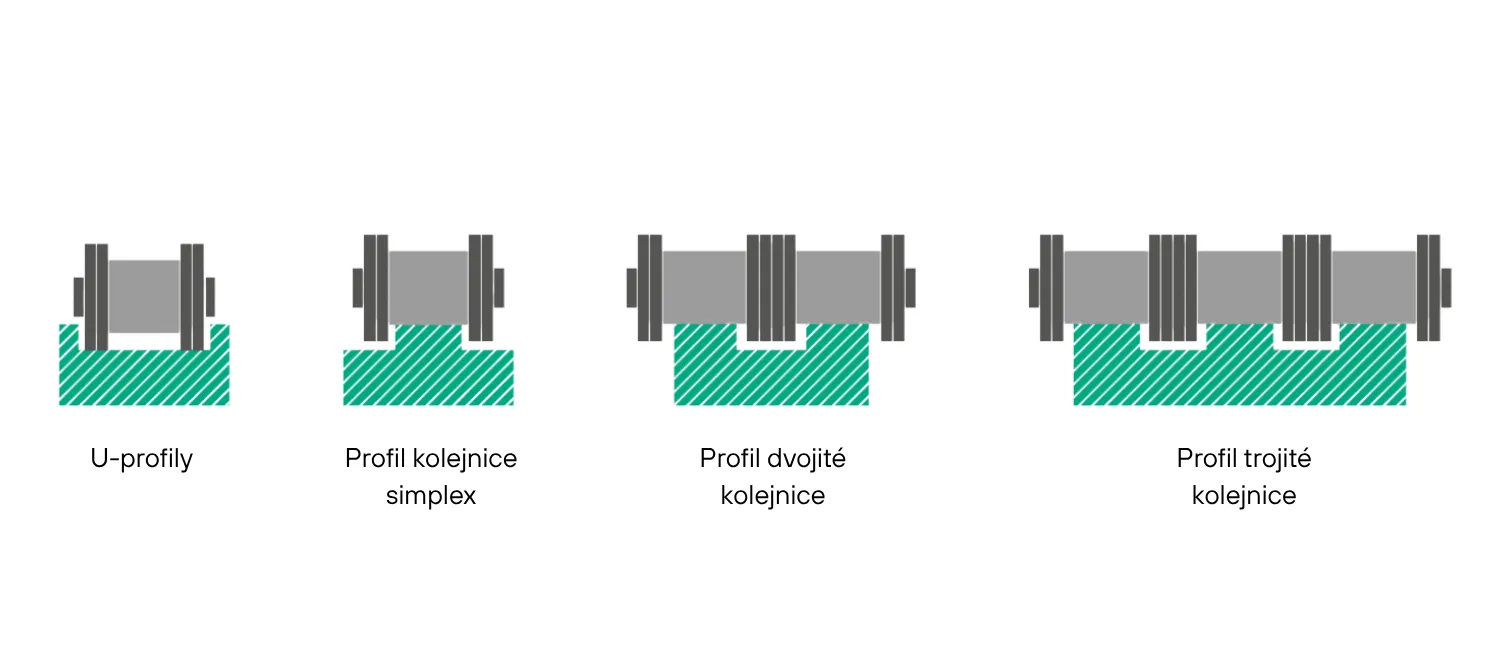

Rozdíly vodicích profilů
Válečkové řetězy se obvykle napínají přes válečky, proto naše kluzné profily mají drážkové vedení. To lze vyrobit jak pro řetězy typu Simplex, tak pro řetězy typu Duplex a Triplex. Pro menší řetězy (≤ 06B-1) existuje navíc možnost použít profil ve tvaru U.
Maximální rychlosti pohonu
Maximální možné rychlosti závisí do značné míry na době provozu. Pro dlouhodobý provoz platí: do 1 m/s pro standardní kluzné profily z originálního materiálu „S“® grüner®, pro vyšší rychlosti jsou k dispozici typy Spann-Box® s řetězovými koly nebo kluzné profily z vysoce výkonných materiálů (až do 8 m/s).

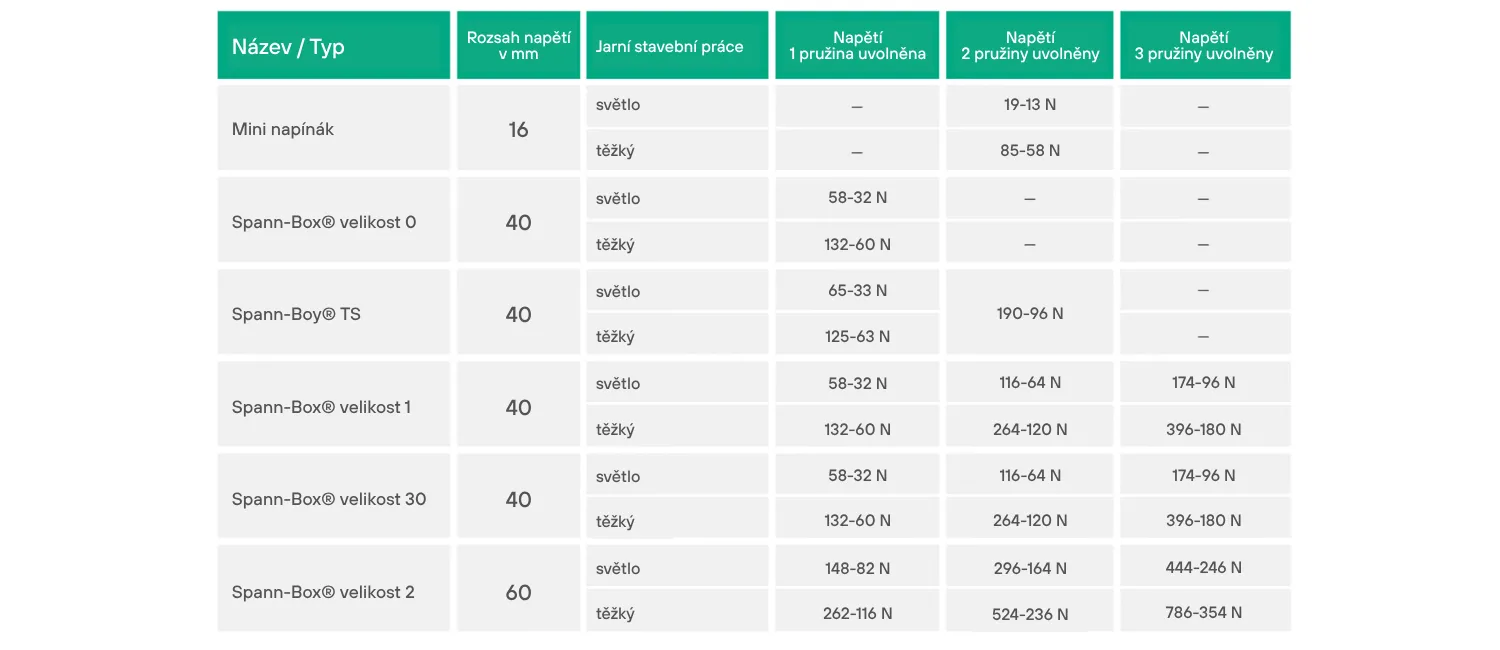

Napínací zdvih a napínací síla
Pro dosažení optimální potřebné síly nabízíme dvě různé síly pružin (lehkou a těžkou) a také možnost individuálně upravit napínací sílu uvolněním jednotlivých pružin.
