Artikelnummer
221310025
CAD
In 3D anzeigen

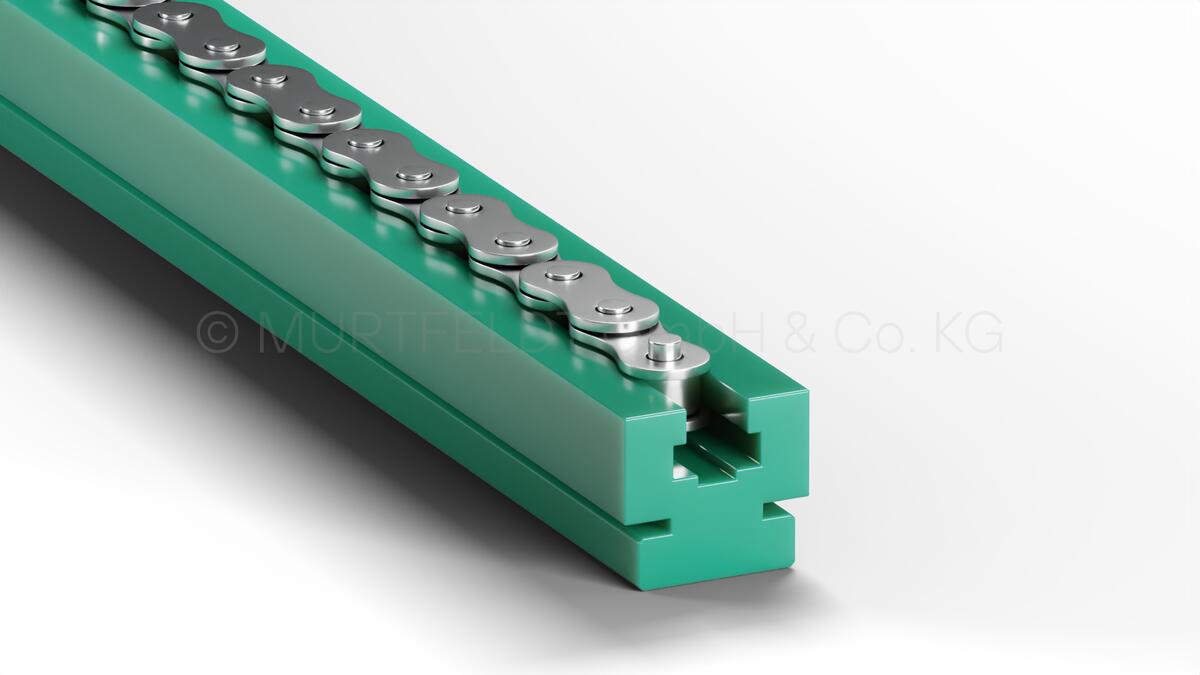

Die Typ K-Kettengleitschiene für vertikal eingebaute Simplex-, Duplex- oder Triplexketten mit außenliegendem Kettenschloss wird aus unserem hochwertigen Original "S"® grün® bzw. unserem recycelten Werkstoff "S" newCycle® grün gefertigt. Sie bietet optimale Stabilität und ist daher eine langlebige Lösung für anspruchsvolle Anwendungen.
Auf Wunsch sind auch Zwischenabmessungen sowie Varianten in anderen Kunststoffen erhältlich.

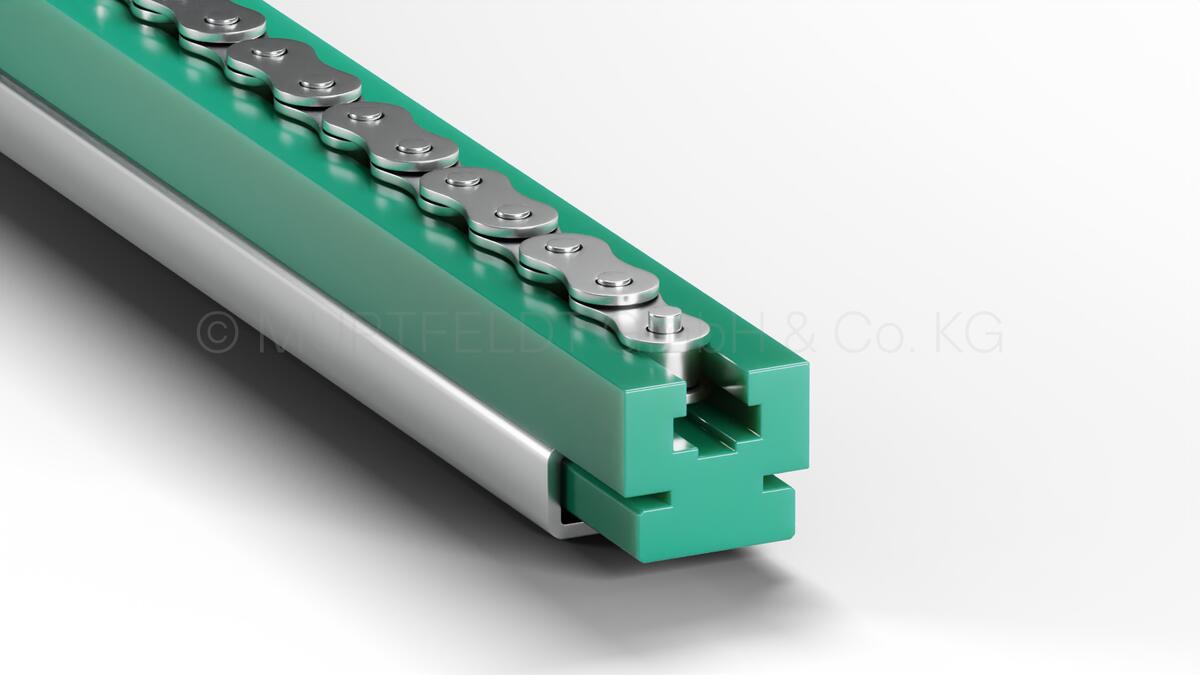

Passende Stahl-C-Profile finden Sie unten auf dieser Seite.
| Bauart | europäisch |
| B1 (mm) | 20.0 |
| H (mm) | 18.0 |
| B2 (mm) | 20.0 |
| Gewicht (kg) | 0.26 |
| d2 (mm) | 4.0 |
| d1 (mm) | 6.6 |
| g (mm) | 9.4 |
| h1 (mm) | 3.6 |
| h3 (mm) | 8.0 |
| h2 (mm) | 7.0 |
| Hc (mm) | 21.0 |
| Passender C-Profil-Typ | C3 |
Rollenkettenführung Typ CK
Kompatible Kette
Werkstoff
Länge (mm)
quick_reorder Versandfertig in: 1-2 Werktage
Preise anzeigen & bestellen oder Produkt anfragen?
Jetzt einloggen, um direkt zu bestellen oder individuelle Angebote zu sichern.
Artikelnummer
221310025
CAD
In 3D anzeigen
Die Typ K-Kettengleitschiene für vertikal eingebaute Simplex-, Duplex- oder Triplexketten mit außenliegendem Kettenschloss wird aus unserem hochwertigen Original "S"® grün® bzw. unserem recycelten Werkstoff "S" newCycle® grün gefertigt. Sie bietet optimale Stabilität und ist daher eine langlebige Lösung für anspruchsvolle Anwendungen.
Auf Wunsch sind auch Zwischenabmessungen sowie Varianten in anderen Kunststoffen erhältlich.
Passende Stahl-C-Profile finden Sie unten auf dieser Seite.
| Bauart | europäisch |
| B1 (mm) | 20.0 |
| H (mm) | 18.0 |
| B2 (mm) | 20.0 |
| Gewicht (kg) | 0.26 |
| d2 (mm) | 4.0 |
| d1 (mm) | 6.6 |
| g (mm) | 9.4 |
| h1 (mm) | 3.6 |
| h3 (mm) | 8.0 |
| h2 (mm) | 7.0 |
| Hc (mm) | 21.0 |
| Passender C-Profil-Typ | C3 |
