3D-Gedruckter Weintrichter:
80 % Gewichtsersparnis bei voller Funktionalität
Über 80% Gewichtseinsparung,
reibungsloser 24/7 Dauerbetrieb,
flexibles Handling unterschiedlicher Größen, TÜV- und QM-konform.
Veröffentlicht: Oktober 2025 • Lesedauer: ca. 1 Minute
Hybrid gefertigter Carbon-Querträger: High-Performance in Perfektion
Unser hybrid gefertigter Carbon-Querträger vereint maximale Stabilität mit minimalem Gewicht und setzt neue Maßstäbe im Leichtbau. Dank modernster Fertigungstechnologie verbindet er Präzision mit hoher Belastbarkeit und überzeugt so unseren Kunden.
Veröffentlicht: Februar 2025 • Lesedauer: ca. 1 Minute

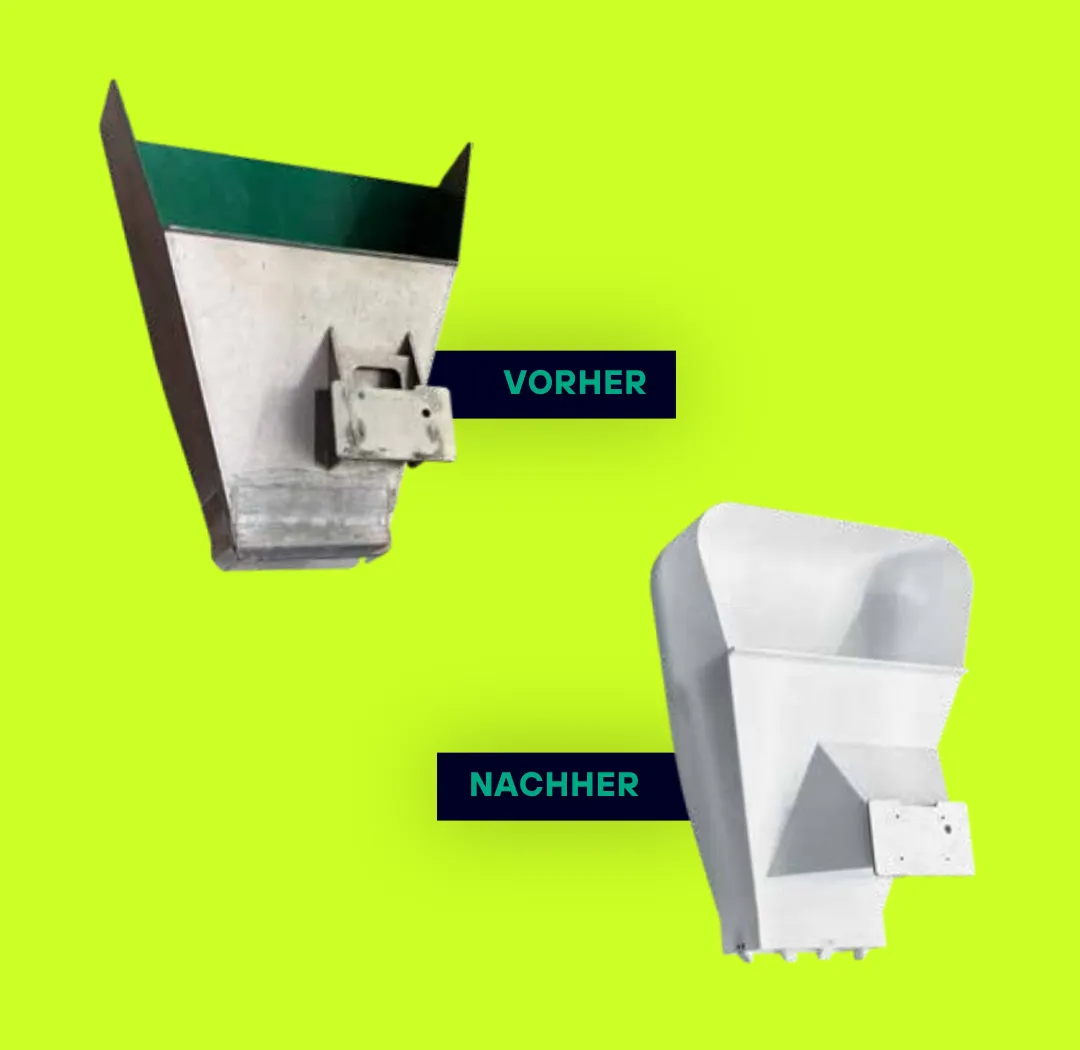

In der Weinabfüllung kamen bisher geschweißte Edelstahltrichter zum Einsatz – mit gleich mehreren Problemen: Das hohe Gewicht von rund 20 kg belastete die pneumatischen Zylinder, verursachte Vibrationen und starke Laufgeräusche. Beim Absenken des Trichters wurden häufig Kartons oder Folienbeutel beschädigt, besonders wenn ein Karton nicht vollständig geöffnet war. Hinzu kam, dass für jede Beutelgröße (z. B. 2,25 l oder 3 l) separate Trichter benötigt wurden. Der Wechsel bedeutete lange Umrüstzeiten von bis zu 45 Minuten und unterbrach den Produktionsfluss. Auch im Hinblick auf Qualitäts- und Hygienestandards gab es Kritikpunkte: Nachträglich montierte PVC-Lamellen sollten die scharfkantigen Trichter entschärfen, wurden jedoch bei TÜV- und QM-Audits beanstandet. Das hohe Gewicht, die starke Anlagenbelastung und die geringe Flexibilität führten immer wieder zu Stillständen und Reklamationen – eine leichte, hygienische und dauerhaft funktionierende Lösung war dringend gefragt.
Unsere Lösung: Vom Edelstahlbauteil zum additiv gefertigten Leichtgewicht

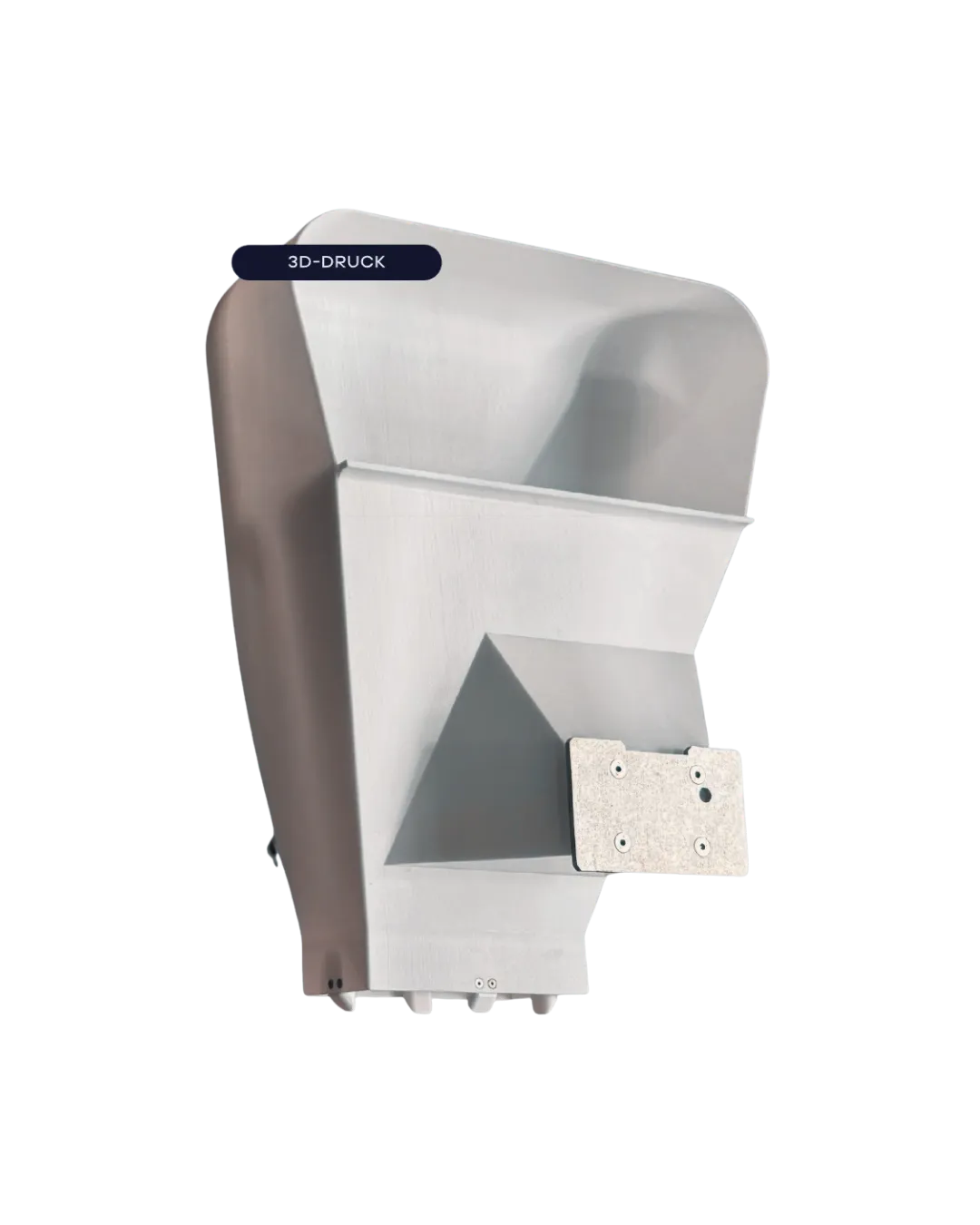

Auf Basis des bisherigen Edelstahldesigns wurde ein vollständig 3D-gedruckter Weintrichter aus PA2200 entwickelt – optimiert für Dauerbetrieb, Hygiene und Wartungsfreundlichkeit. Die Grundfunktion blieb erhalten, jedoch wurde die Konstruktion konsequent für den 3D-Druck neu gedacht: verrundet, glatter und in sich stabiler. Das Gewicht konnte von 20 kg auf nur 3,5 kg reduziert werden. Das modulare Design mit wechselbaren Reduziernasen ermöglicht Formatwechsel in nur 5 statt 45 Minuten – und das mehrmals pro Woche. Abgerundete, glatte Geometrien verhindern Beschädigungen an Beuteln und Kartons, während die verstärkte Struktur Verzug zuverlässig vermeidet. Der Trichter ist TÜV- und QM-konform, lebensmittelgeeignet nach EU-Standard und trägt das integrierte Firmenlogo. Durch die Gewichtsreduktion läuft die Anlage deutlich ruhiger und leiser; Vibrationen und Zylinderverschleiß wurden spürbar reduziert.
_1920x1920.png%3Fts=1784805938)
Vom Problembauteil zur erfolgslösung
Durch den Einsatz additiver Fertigung wurde ein schweres und störanfälliges Bauteil in eine leichte, langlebige und TÜV-konforme Lösung verwandelt. Der neue Weintrichter reduziert Belastungen für die Anlage, minimiert Stillstandzeiten und sorgt für einen zuverlässigeren Produktionsprozess. Ein Beispiel dafür, wie MURTFELDT 3D-Druck Funktionalität, Wirtschaftlichkeit und Präzision erfolgreich vereint.
KUNDENAUSSAGE
„Sehr professionelle Handhabung – von der ersten Musterlieferung bis zur Serieneinführung.“
– Lukas M. von der Firma
Niederrhein-GOLD Tersteegen
GmbH & Co. KG
