Artikelnummer
221410001
CAD
In 3D anzeigen

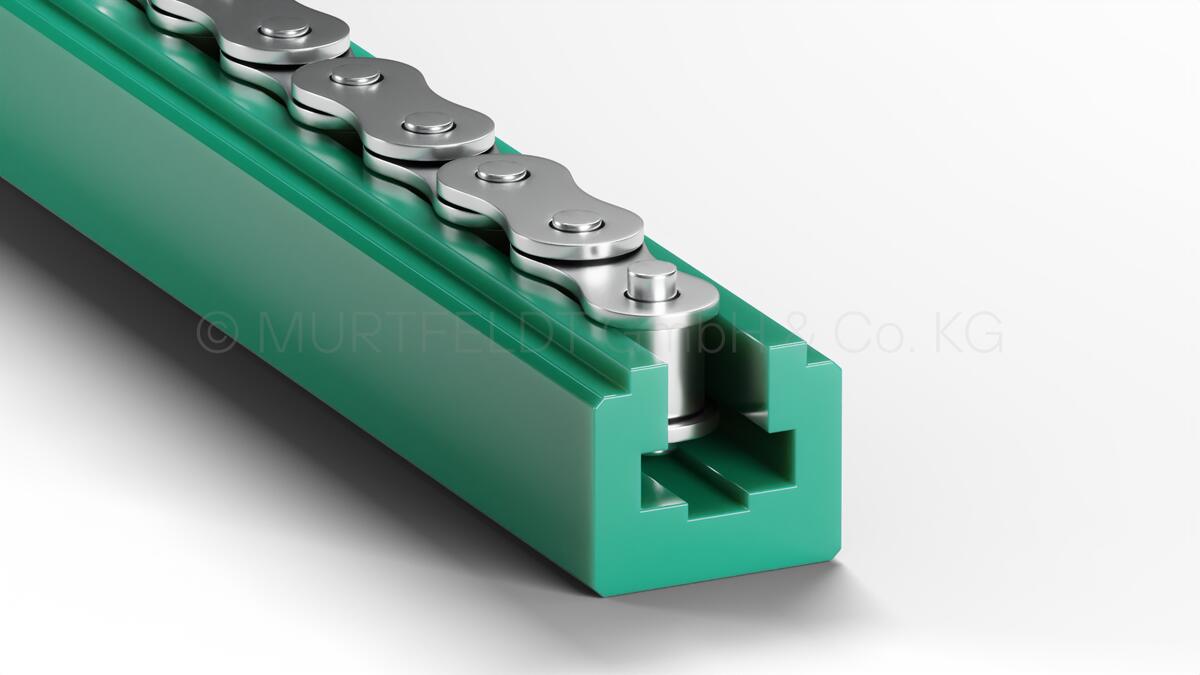

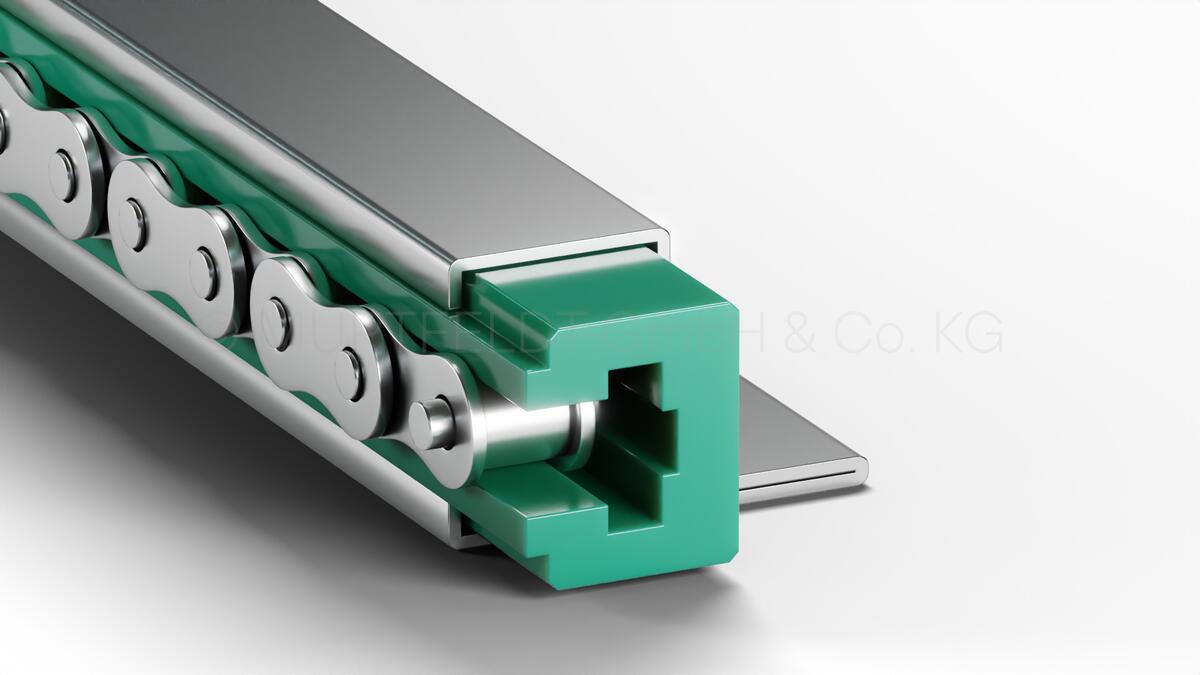

Die geschlossene Typ CKG-Gleitschiene für vertikal oder horizontal eingebaute Rollenketten mit außenliegendem Kettenschloss bietet durch seine Form viel Führungsfläche für die Kette. Die zweiteilige Konstruktion ermöglicht eine einfache Montage, zahlreiche Befestigungsoptionen und die flexible Anpassung an Ihre individuellen Anforderungen. Greifen Sie zu bei dieser platz- und kosteneffizienten Gleitschiene aus unserem hochwertigen Original "S"® grün® bzw. unserem recycelten Werkstoff "S" newCycle® grün.
Dank der präzisen Verarbeitung und der Möglichkeit, individuelle Maße und Materialien zu wählen, passt sie sich perfekt an Ihre Anforderungen an.

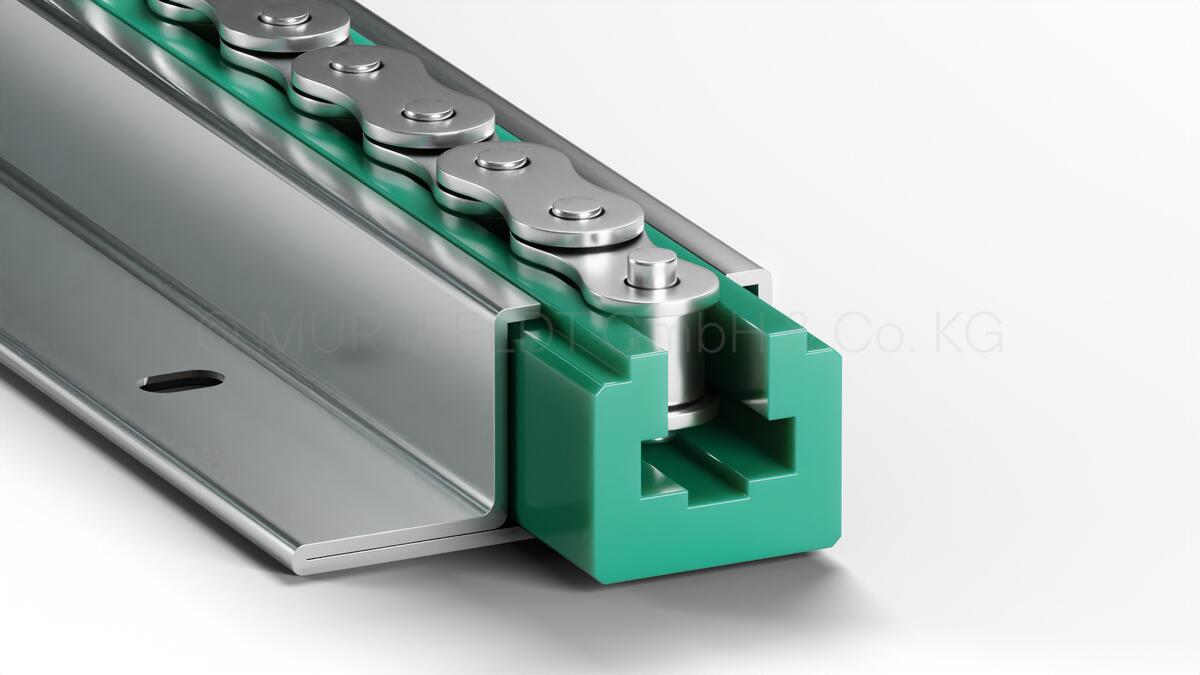

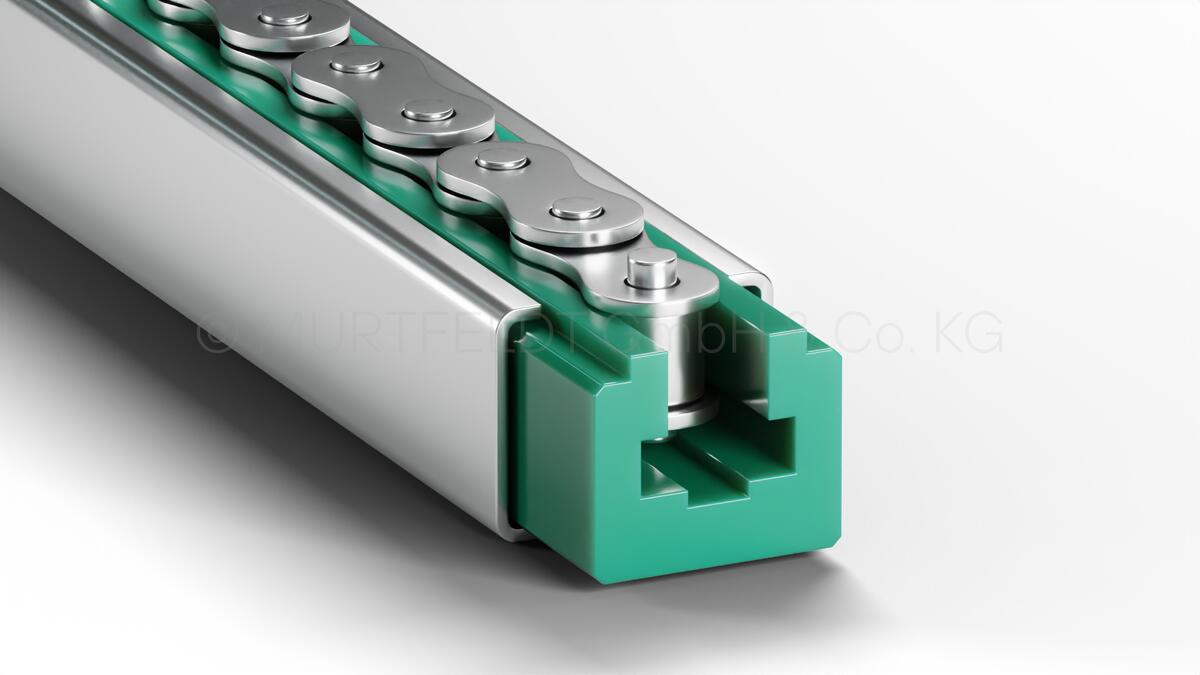

Passende Stahl-C-Profile finden Sie unten auf dieser Seite.
| Bauart | europäisch |
| Gewicht (kg) | 0.49 |
| B (mm) | 30.0 |
| d2 (mm) | 4.0 |
| d1 (mm) | 6.6 |
| Bf (mm) | 27.0 |
| g (mm) | 9.4 |
| Bf_C14H/C15V (mm) | 27.0 |
| h1 (mm) | 3.6 |
| Hf (mm) | 22.5 |
| h3 (mm) | 8.0 |
| h2 (mm) | 7.0 |
| Hf_C14H/C15V (mm) | 23.0 |
| Passender C-Profil-Typ | C10 |
| Hc (mm) | 24.0 |
| B CKG C14H/C15V (mm) | 31.0 |
| Passender C-Profil-Typ | C14H |
| Passender C-Profil-Typ | C15V |
| H CKG C14H/C15V (mm) | 25.0 |
| L CKG C 14H (mm) | 47.0 |
| L CKG C 15V (mm) | 53.0 |
Rollenkettenführung Typ CKG
Kompatible Kette
Werkstoff
Länge (mm)
quick_reorder Versandfertig in: 4-5 Werktage
Preise anzeigen & bestellen oder Produkt anfragen?
Jetzt einloggen, um direkt zu bestellen oder individuelle Angebote zu sichern.
Artikelnummer
221410001
CAD
In 3D anzeigen
Die geschlossene Typ CKG-Gleitschiene für vertikal oder horizontal eingebaute Rollenketten mit außenliegendem Kettenschloss bietet durch seine Form viel Führungsfläche für die Kette. Die zweiteilige Konstruktion ermöglicht eine einfache Montage, zahlreiche Befestigungsoptionen und die flexible Anpassung an Ihre individuellen Anforderungen. Greifen Sie zu bei dieser platz- und kosteneffizienten Gleitschiene aus unserem hochwertigen Original "S"® grün® bzw. unserem recycelten Werkstoff "S" newCycle® grün.
Dank der präzisen Verarbeitung und der Möglichkeit, individuelle Maße und Materialien zu wählen, passt sie sich perfekt an Ihre Anforderungen an.
Passende Stahl-C-Profile finden Sie unten auf dieser Seite.
| Bauart | europäisch |
| Gewicht (kg) | 0.49 |
| B (mm) | 30.0 |
| d2 (mm) | 4.0 |
| d1 (mm) | 6.6 |
| Bf (mm) | 27.0 |
| g (mm) | 9.4 |
| Bf_C14H/C15V (mm) | 27.0 |
| h1 (mm) | 3.6 |
| Hf (mm) | 22.5 |
| h3 (mm) | 8.0 |
| h2 (mm) | 7.0 |
| Hf_C14H/C15V (mm) | 23.0 |
| Passender C-Profil-Typ | C10 |
| Hc (mm) | 24.0 |
| B CKG C14H/C15V (mm) | 31.0 |
| Passender C-Profil-Typ | C14H |
| Passender C-Profil-Typ | C15V |
| H CKG C14H/C15V (mm) | 25.0 |
| L CKG C 14H (mm) | 47.0 |
| L CKG C 15V (mm) | 53.0 |
