Die verschiedenen Baugrößen
Hier finden Sie kompakte Hintergrundinformationen, die Ihnen helfen das richtige Spannsystem für Ihre Anwendung zu finden. Bei Fragen rund um die Auswahl und bei besonderen Anforderungen steht Ihnen unsere Anwendungsberatung zur Verfügung.
Die große Bandbreite unserer Spannsysteme für Ketten und Riemen ermöglicht es uns, nahezu jeden Ihrer Bedarfe schnell und präzise zu bedienen.
Auswahlmöglichkeiten der Gleitprofile
Bogenprofil
Dabei handelt es sich um die mechanisch günstigste Gleitprofilform, die einen gleichzeitigen Kontakt mit mehreren Rollen ermöglicht. Die Kette wird dabei optimal geschont.
Eliptisches Profil
Ein elliptisches, 180° drehgelagertes Gleitprofil ist die ideale Variante, wenn der Freiraum unterhalb der Kette knapp bemessen ist. Alternativ kann es neben der Kette montiert werden (Spann-Boy®).
Umlenkprofil
Für lange Ketten bietet sich ein Umlenkprofil an. Die 180°-Umlenkung ermöglicht die doppelte Ausnutzung des längeren Spannwegs. Für einen Einsatz bei Reversierbetrieb ist es perfekt geeignet.
Blockprofil
Für schwere Ketten und hohe Massenkräfte. Gleitprofil und Spannkern sind aus einem Stück und sehr stabil. Bei Zweifach- oder Dreifach-Ketten werden mehrere Blockprofile eingesetzt.
Halbkreisprofil
Entworfen wurde es für 90°-Umlenkungen. Das Halbkreisprofil hat nur mit wenigen Kettenrollen Kontakt. Dieser Spann-Box®-Typ ist empfehlenswert bei engen Einbauverhältnissen.
Rolle/Kettenrad
Bei kleinen Umlenkungen und hoher Kettengeschwindigkeit (> 1 m/s) ist ein Kettenrad die richtige Wahl.

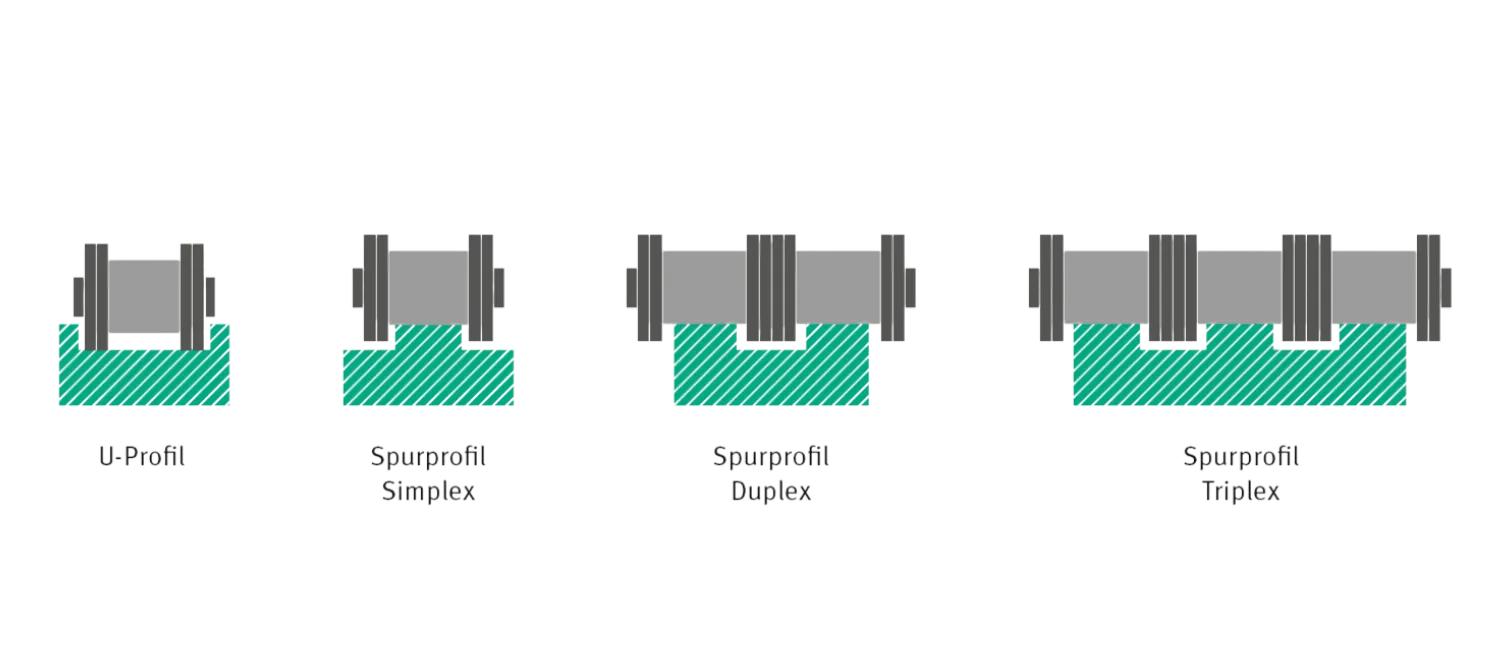

Unterschiede der Spurprofile
Rollenketten werden üblicherweise auf ihren Rollen gespannt, weshalb unsere Gleitprofile ein Spurprofil aufweisen. Dieses kann sowohl für Simplex, Duplex als auch Triplex Ketten hergestellt werden. Für kleinere Ketten (≤ 06B-1) besteht darüber hinaus die Möglichkeit, ein U-Profil zu verwenden.

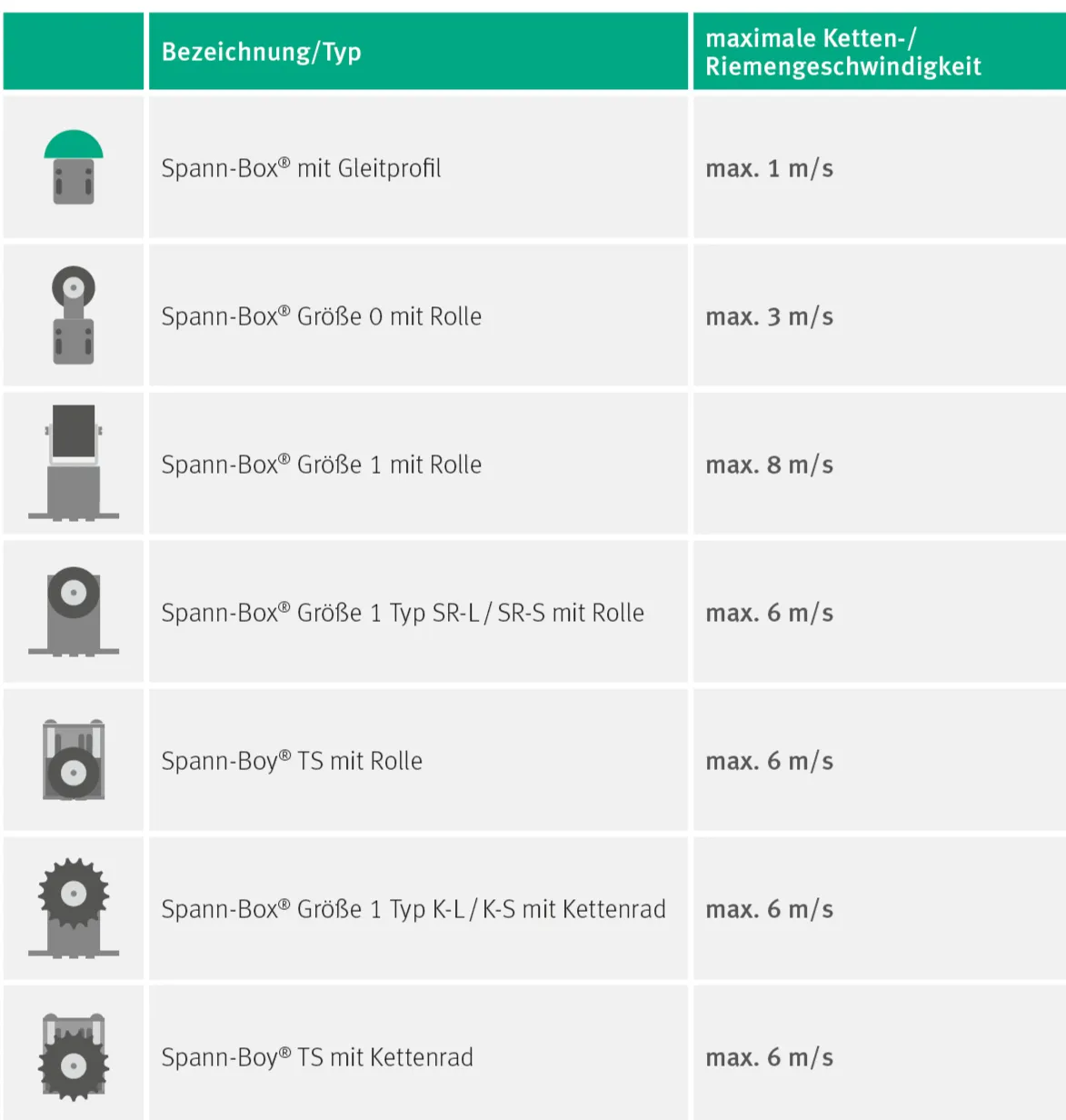

Maximale Triebgeschwindigkeiten
Die maximal möglichen Geschwindigkeiten hängen stark von der Einschaltdauer ab. Für eine hohe Einschaltdauer gilt: bis 1 m/s für Standard Gleitprofile aus Original S® grün , für höhere Geschwindigkeiten stehen Spann-Box®-Typen mit Kettenradscheiben oder Gleitprofile aus Hochleistungswerkstoffen zur Verfügung.

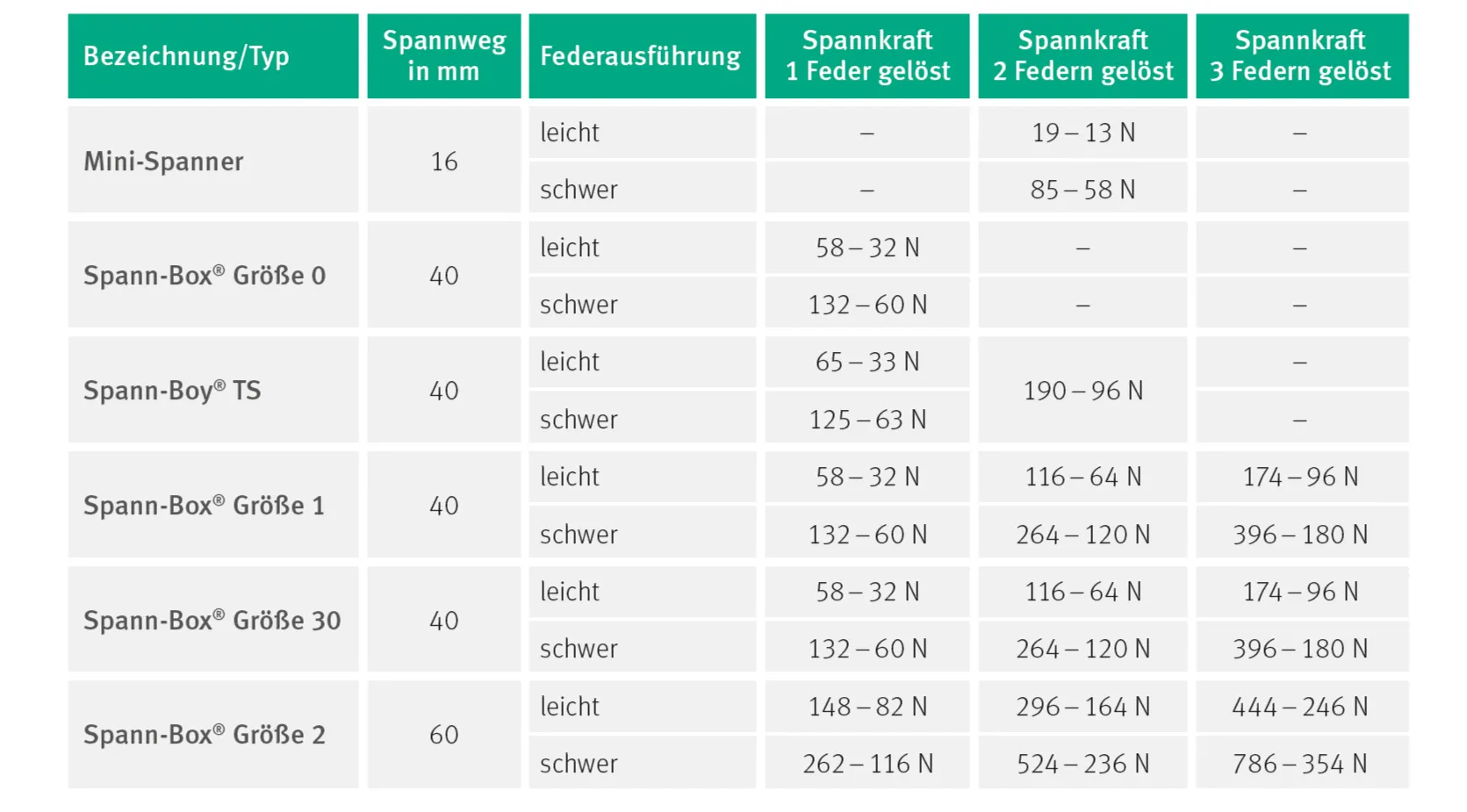

Spannweg und Spannkraft
Um den optimalen Kraftbedarf aufbringen zu können, bieten wir zwei unterschiedliche Federkräfte an (leicht und schwer), sowie die Möglichkeit, durch Lösen einzelner Federn die Spannkraft individuell anzupassen.
Sie brauchen Hilfe bei der Auswahl? Wir helfen Ihnen gerne weiter.
Spannsystem finden: So wählen Sie die passende Lösung
Das richtige Spannsystem finden ist entscheidend für einen zuverlässigen und effizienten Betrieb von Ketten- und Riemenantrieben. Faktoren wie Triebgeschwindigkeit, Spannweg, Einbauraum und die eingesetzten Antriebselemente beeinflussen, welches Spannsystem für eine Anwendung am besten geeignet ist. Wer das passende Spannsystem finden möchte, sollte daher die individuellen Betriebsbedingungen genau berücksichtigen.
MURTFELDT unterstützt Anwender dabei, Schritt für Schritt das optimale Spannsystem auszuwählen. Ob Kettenspanner, Riemenspanner oder individuelle Spannlösungen: Die richtige Auswahl trägt dazu bei, Verschleiß zu reduzieren, die Lebensdauer von Komponenten zu verlängern und die Betriebssicherheit zu erhöhen.
Wer schnell und einfach das passende Spannsystem finden möchte, profitiert von der langjährigen Erfahrung und dem umfangreichen Produktportfolio von MURTFELDT. So entstehen zuverlässige Lösungen für Fördertechnik, Maschinenbau und zahlreiche weitere industrielle Anwendungen.
